17. Anhang

17.1. Quellcode-Download

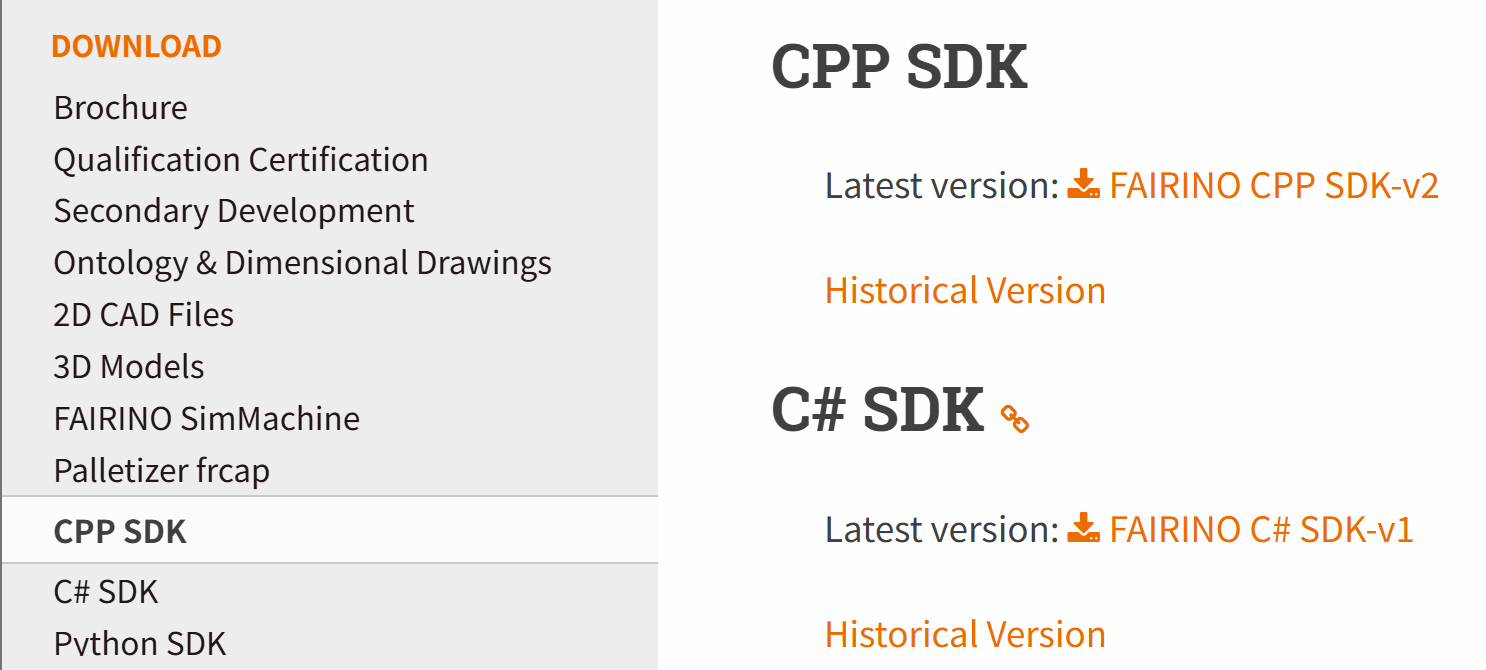

Finden Sie im FAIRINO-Dokument (https://fairino-doc-de.readthedocs.io/latest/) das Modul „Material-Download“. Klicken Sie auf die Schaltfläche „CPP SDK“. Klicken Sie auf der rechten Seite auf „FAIRINO CPP SDK“ und warten Sie, bis der Download abgeschlossen ist.

../_images/00118.png

Abbildung 15.1‑1 C++ SDK Quellcode-Download

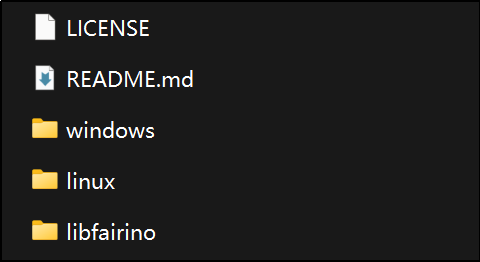

Entpacken Sie das Archiv. Das Verzeichnis mit den heruntergeladenen Punktedateien ist wie folgt dargestellt, wobei:

  • windows: Von gängigen Compilern unter VS2015~VS2019 usw. kompilierte Header-Dateien und Bibliotheksdateien (.lib und .dll), einschließlich Debug- und Release-Modus.

  • linux: Header-Dateien und Bibliotheksdateien (.so) für gängige Umgebungen wie gcc, rk3399, rk3568.

  • libfairino: C++ SDK-Quellcode.

../_images/00217.png

Abbildung 15.1‑2 C++ SDK Quellcode-Verzeichnis

17.2. Quellcode-Kompilierung unter Windows

① Öffnen Sie Visual Studio und klicken Sie unten rechts auf „Weiter, aber ohne Code (W)“.

../_images/00318.png

Abbildung 15.2‑1 Visual Studio öffnen

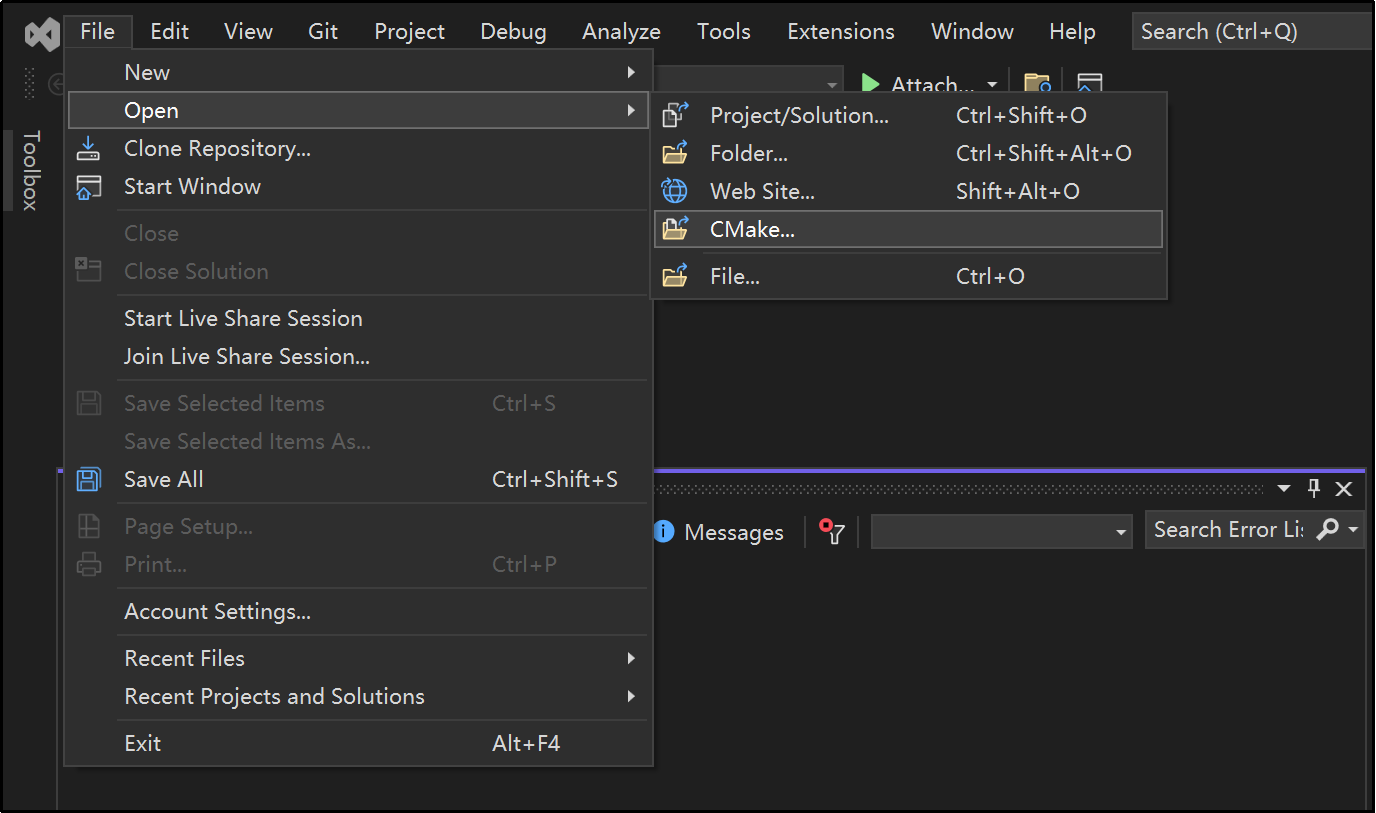

② Klicken Sie nacheinander auf „Datei“, „Öffnen“, „CMake(M)“. Wählen Sie im erscheinenden Dateiauswahlfenster die Datei libfairinoCMakeLists.txt aus dem heruntergeladenen C++ SDK-Quellcode aus. Visual Studio wird das Projekt automatisch basierend auf den Definitionen in CMakeLists.txt laden.

../_images/00419.png

Abbildung 15.2‑2 CMake-Projekt öffnen

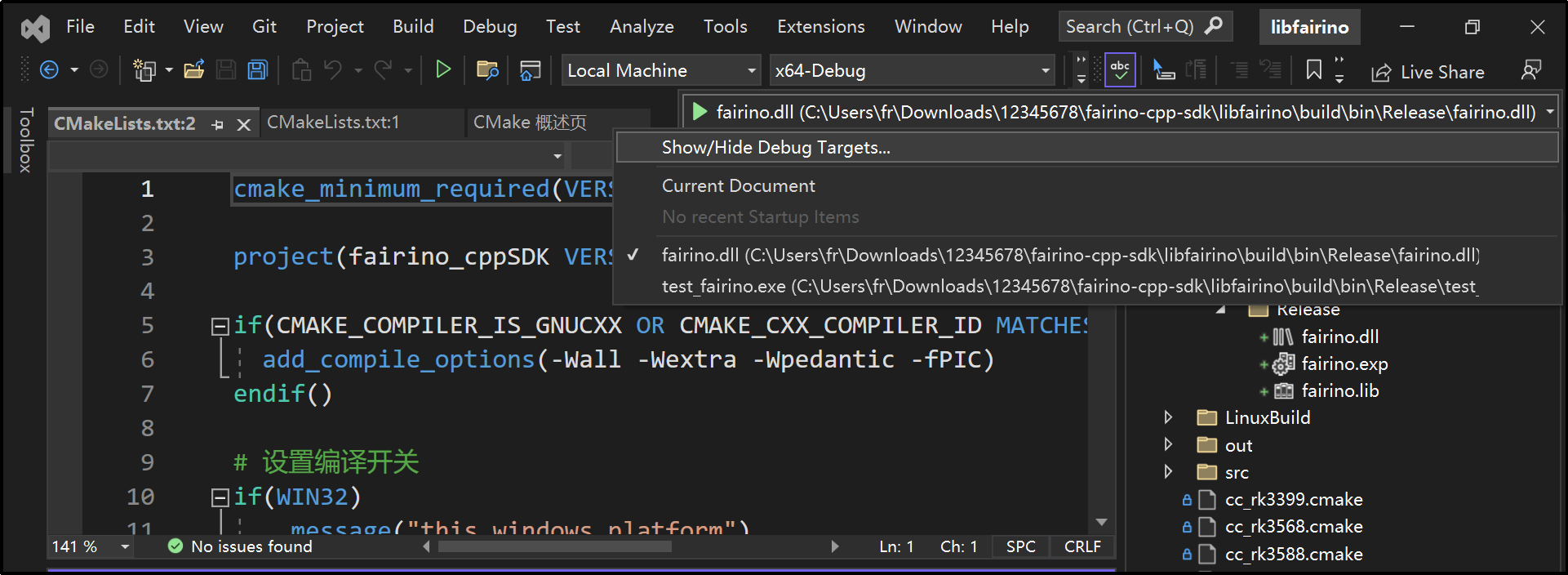

③ Wählen Sie je nach Bedarf die Zielplattform „x64-Debug“ oder „x64-Release“ usw. aus und setzen Sie das Startelement auf „fairino.dll“.

../_images/00518.png

Abbildung 15.2‑3 Startelement auswählen

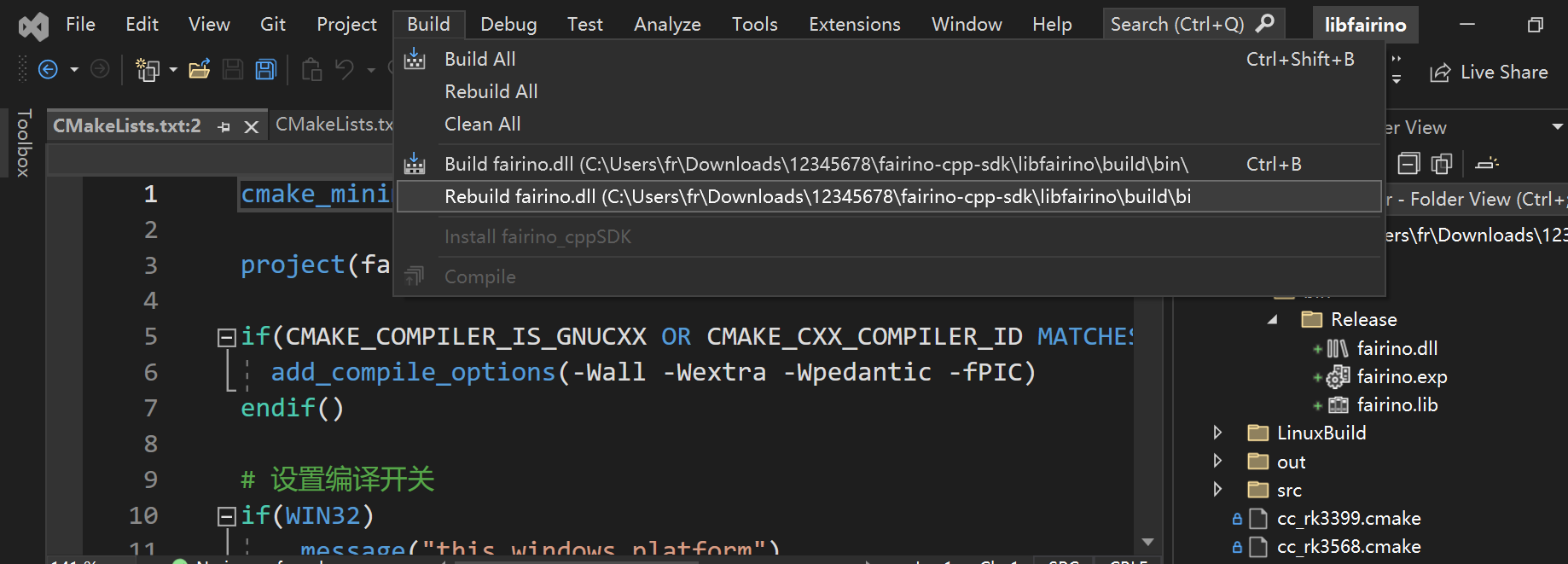

④ Klicken Sie in der Menüleiste nacheinander auf „Erstellen“, „fairino.dll neu erstellen“. Der Compiler beginnt automatisch mit der Kompilierung.

../_images/00619.png

Abbildung 15.2‑4 fairino.dll erstellen

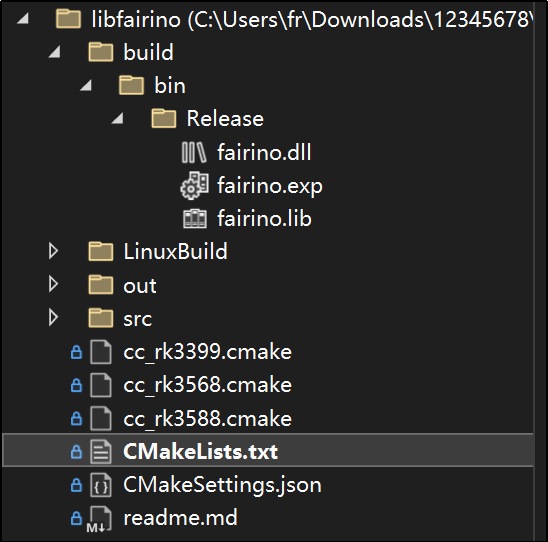

⑤ Suchen Sie im Projektverzeichnis rechts den Ordner „build“. In diesem Ordner befinden sich die kompilierte fairino.dll und die fairino.lib Datei.

../_images/00718.png

Abbildung 15.2‑5 fairino.lib und fairino.dll finden

⑥ Um das C++ SDK für den kollaborativen Roboter zu verwenden, suchen Sie zunächst im rechten Projektverzeichnis das Verzeichnis mit den kompilierten Header-Dateien des Roboters SDK: /libfairino/src/include/Robot-CN/. Kopieren Sie die drei Header-Dateien „robot.h“, „robot_error.h“ und „robot_type.h“ in Ihr Projektverzeichnis. Fügen Sie die fairino.lib als Linker-Bibliothek hinzu und platzieren Sie schließlich die fairino.dll im Verzeichnis der ausführbaren Datei.

17.3. Quellcode-Kompilierung unter Linux

Stellen Sie vor der Kompilierung des Linux-Quellcodes sicher, dass der gcc- und g++-Compiler sowie das CMake-Build-System (Version 3.10 oder höher) auf Ihrem System installiert sind.

Das Skript ‚buildGcc.sh‘ im Ordner ‚libfairinolinuxBuild' des C++ Quellcode-Verzeichnisses enthält Befehle wie ‚cmake ..‘, ‚make‘ und das Kopieren der endgültigen Header- und Bibliotheksdateien in den Ordner ‚linuxBuild'. Durch Ausführen dieses Skripts wird die Quellcode-Kompilierung des C++ SDK abgeschlossen.

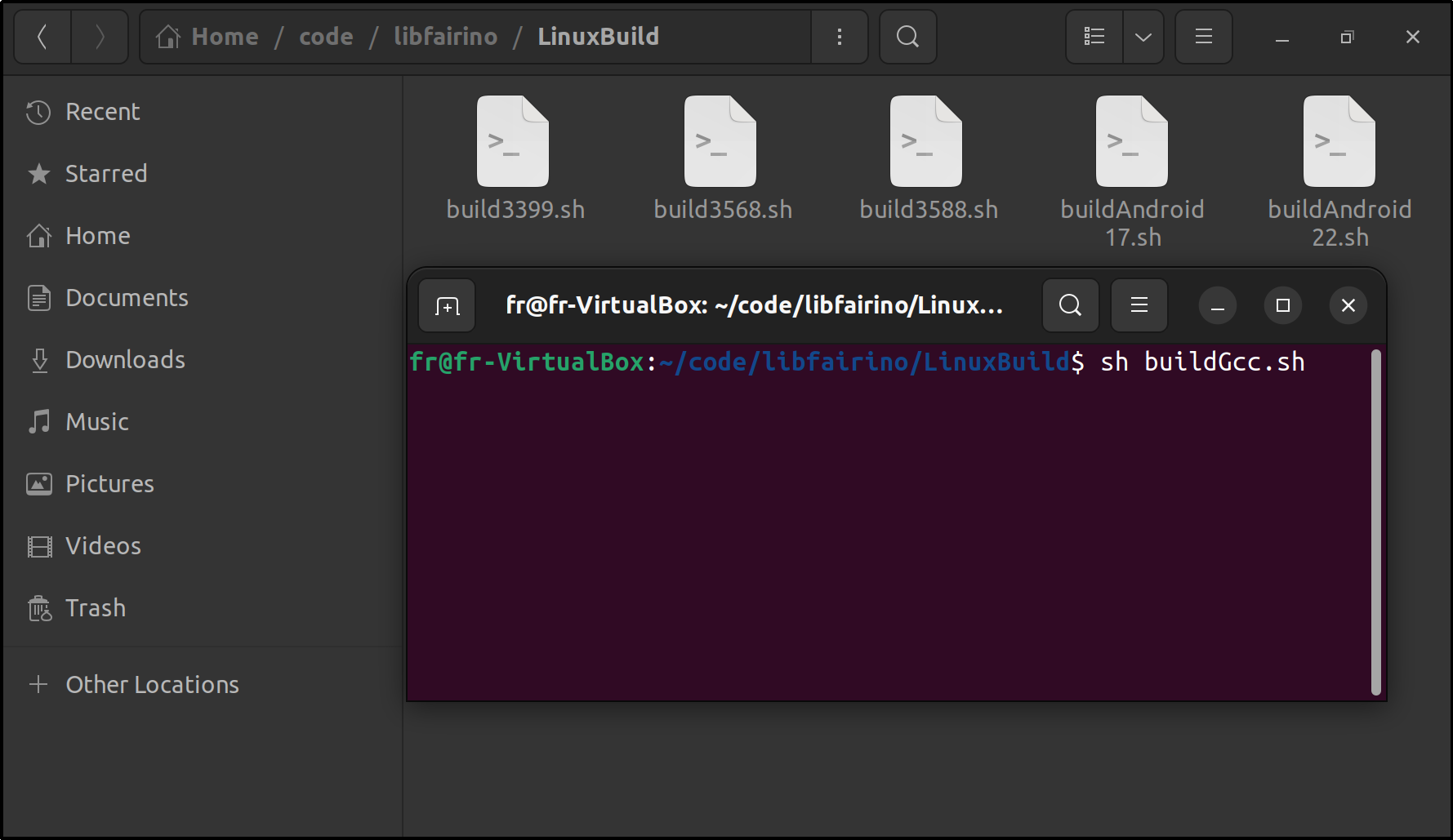

① Öffnen Sie ein Terminal, navigieren Sie zum Verzeichnis ‚libfairinolinuxBuild' und geben Sie den Befehl ‚sh buildGcc.sh‘ ein und drücken Sie die Eingabetaste. Das SDK beginnt mit der Kompilierung. Warten Sie, bis die Kompilierung abgeschlossen ist.

../_images/00817.png

Abbildung 15.3‑1 Kompilierungsskript ausführen

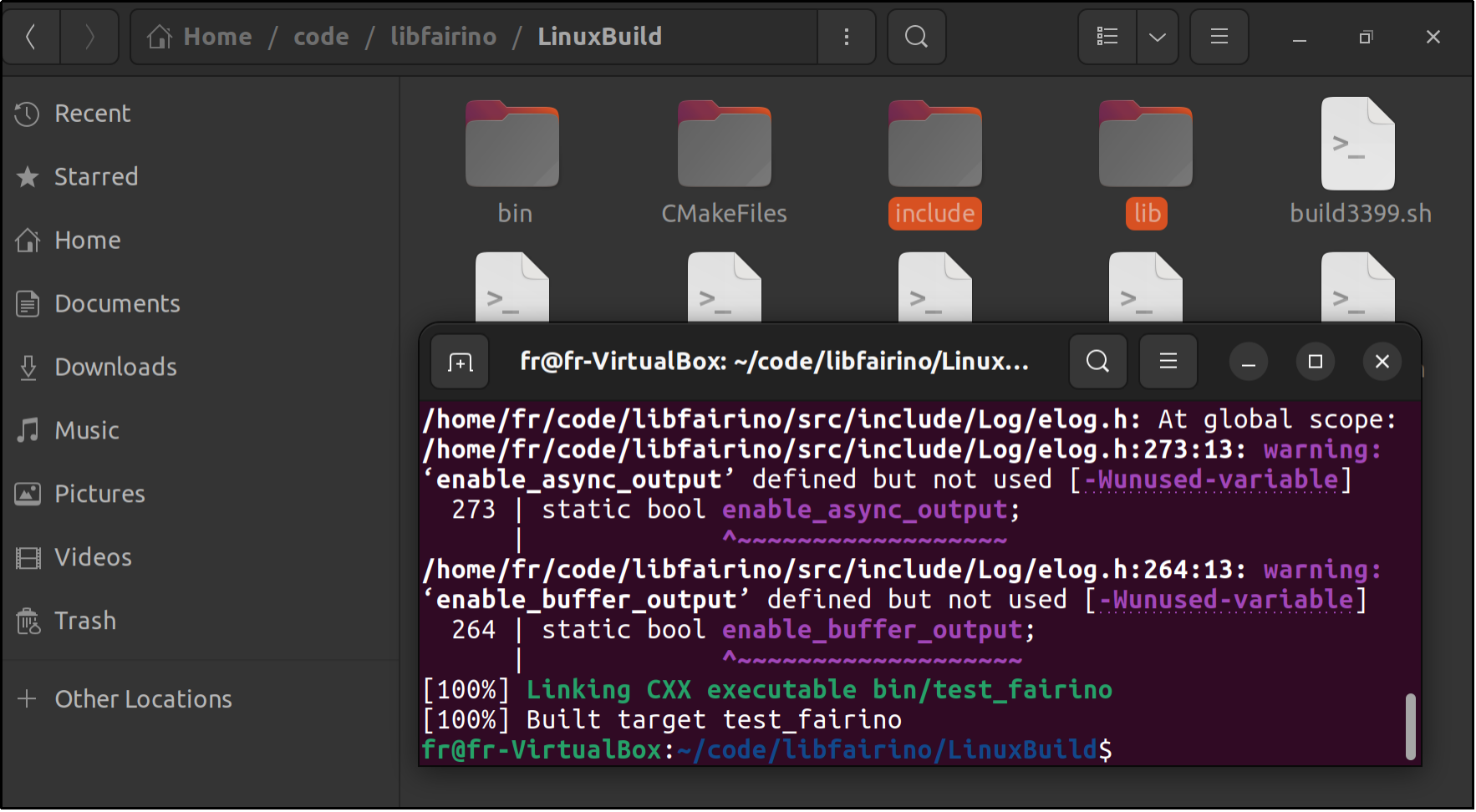

② Nach Abschluss der Kompilierung navigieren Sie erneut zum Verzeichnis ‚libfairinolinuxBuild'. Dort finden Sie die Ordner ‚include' und ‚lib'. Dies sind die Verzeichnisse für die benötigten Header-Dateien bzw. Bibliotheksdateien.

../_images/00915.png

Abbildung 15.3‑2 Kompilierungsergebnis
