12. Teachpunkte

Die Teachpunkt-Verwaltung ist in zwei Modi unterteilt: „Systemmodus“ und „Punktetabellenmodus“. Beim Aufruf von Roboterprogrammen können durch die Verwendung verschiedener Punktetabellen unterschiedliche Prüfpläne realisiert werden, um den Anforderungen von Rezepturen gerecht zu werden. Für jedes weitere hinzugefügte Gerät oder Produkt können Punktetabellen-Datenpakete über einen übergeordneten Rechner auf den Roboter heruntergeladen werden. Neu erstellte Punktetabellen-Datenpakete des Roboters können auch an den übergeordneten Rechner hochgeladen werden.

Systemmodus: Unterstützt „Importieren, Exportieren, Löschen, Umbenennen, Ändern, Überschreiben, Bearbeiten und Anzeigen“ von Teachpunkt-Inhalten sowie die Einzelschrittbewegung zu einem Teachpunkt.

../_images/0017.png

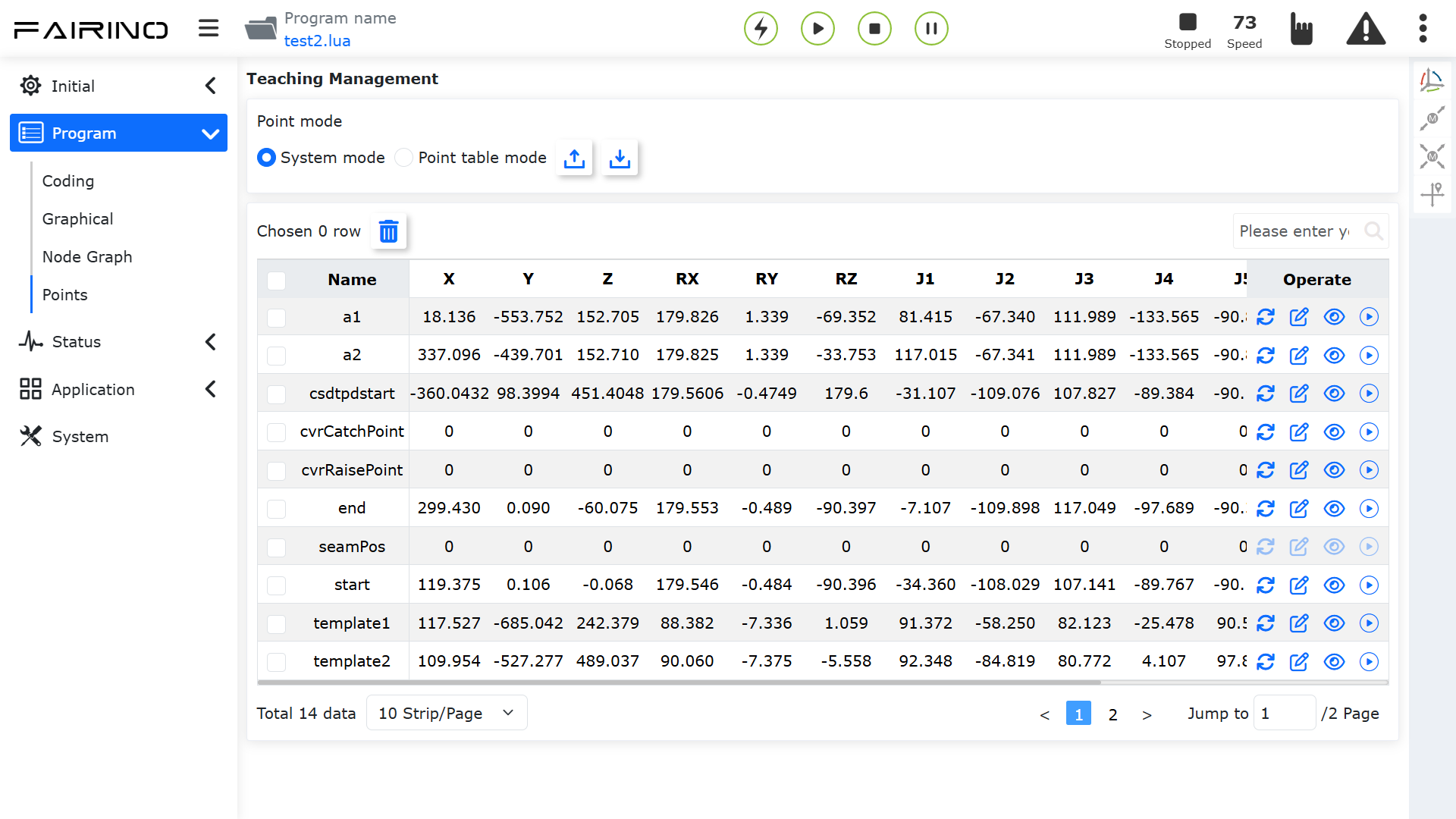

Abbildung 12.1-1 Teachpunkt-Verwaltungsoberfläche - Systemmodus

Punktetabellenmodus: Unterstützt „Hinzufügen, Anwenden, Umbenennen, Löschen, Importieren, Exportieren“ von Punktetabellen, „Löschen, Ändern, Anzeigen und Überschreiben“ von Punktinhalten innerhalb einer Punktetabelle sowie die Einzelschrittbewegung zu einem Teachpunkt.

../_images/0028.png

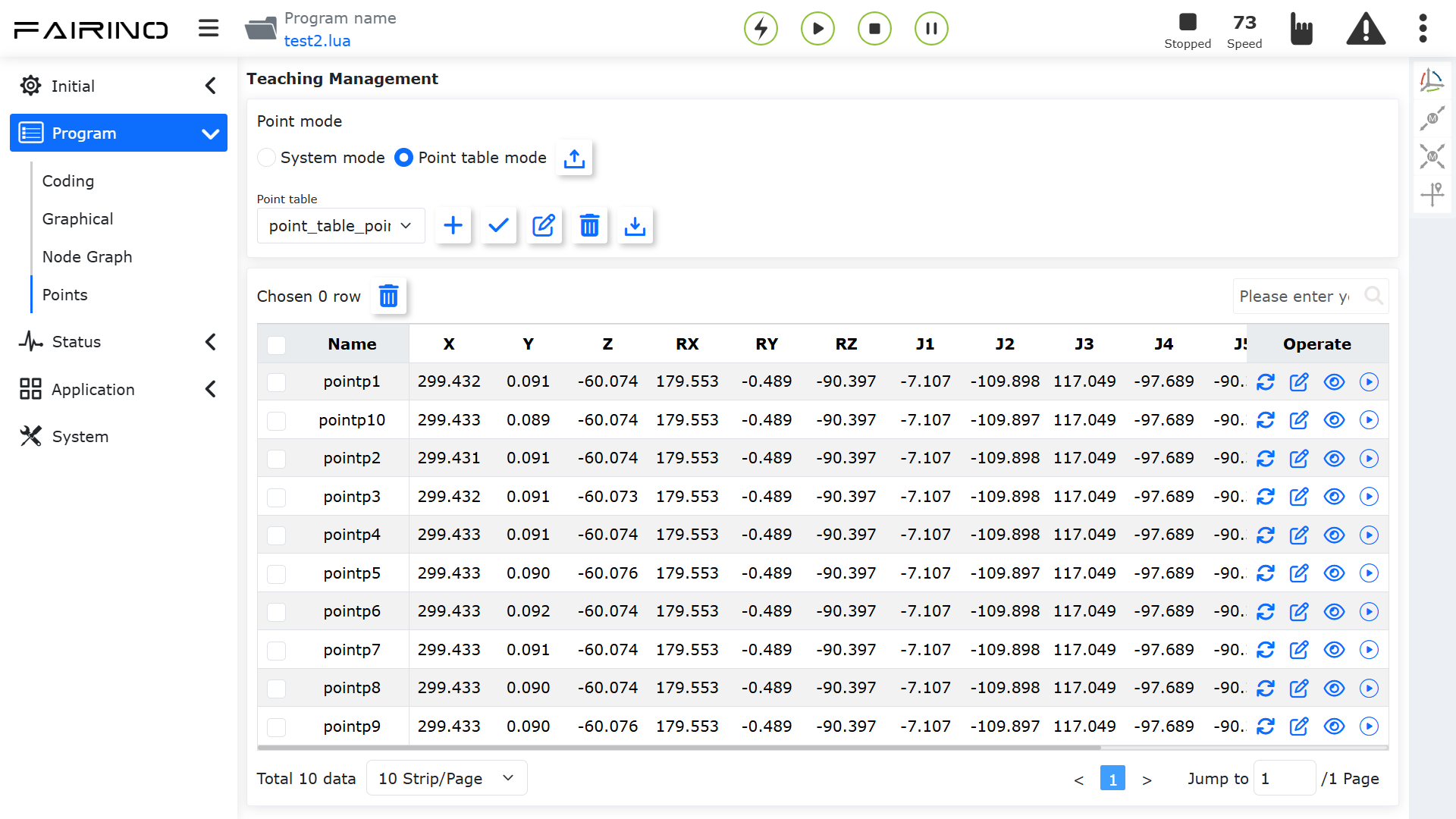

Abbildung 12.1-2 Teachpunkt-Verwaltungsoberfläche - Punktetabellenmodus

In der oberen rechten Ecke der Teachpunkt-Verwaltungsoberfläche wird die Bedienleiste für den Roboterarm angezeigt. Auf dieser Oberfläche kann der Benutzer den Roboterarm bewegen und anschließend die Daten der Teachpunkte überschreiben.

../_images/0039.png

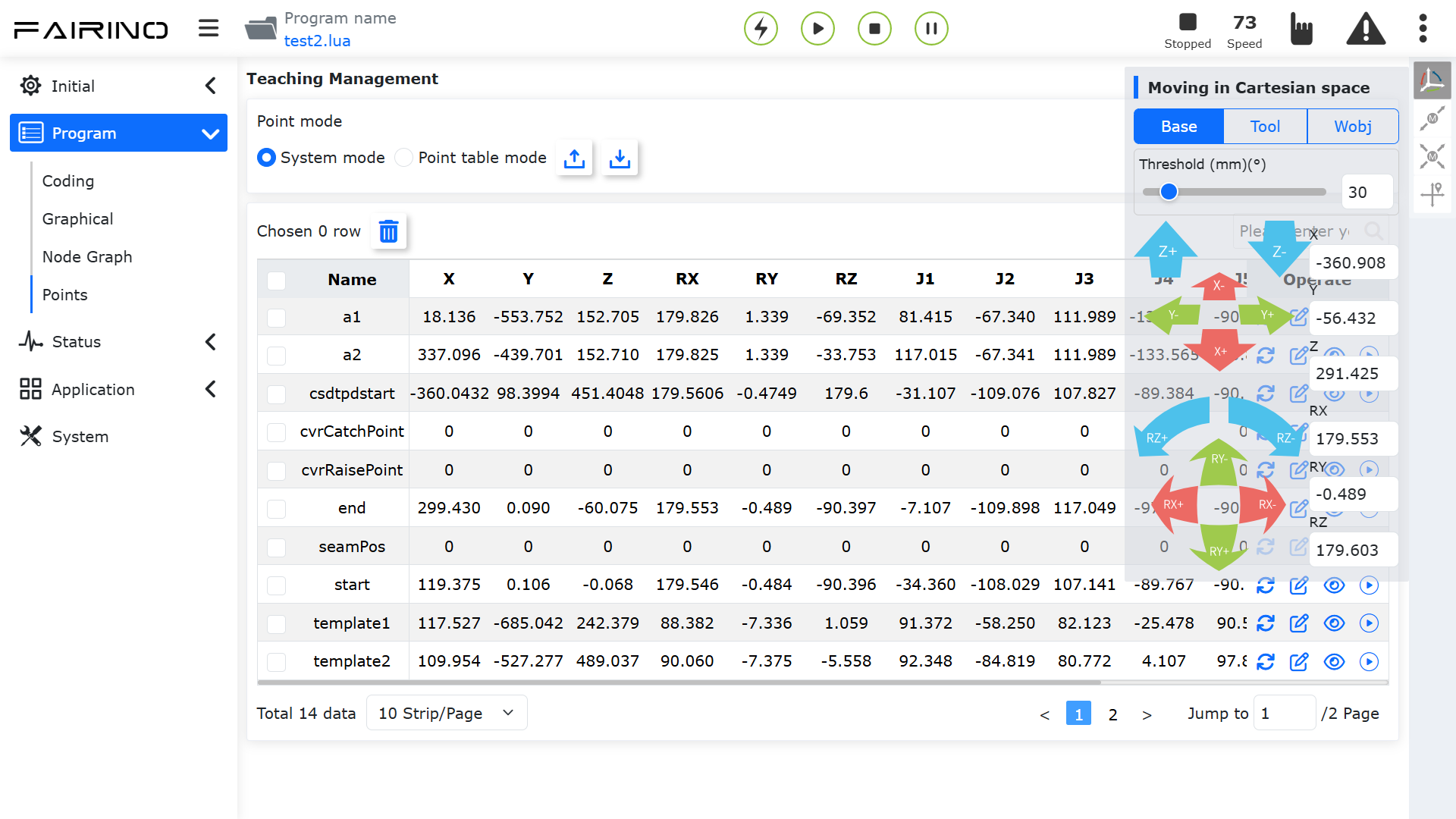

Abbildung 12.1-3 Teachpunkt-Verwaltungsoberfläche - Bedienleiste für den Roboterarm

In der oberen rechten Ecke der Teachpunkt-Tabellendaten kann der Name eines Teachpunkts zur Suche eingegeben werden. Ein Klick auf einen Teachpunktnamen in der Teachpunkt-Tabelle versetzt diesen in den Bearbeitungsmodus. Nach Eingabe des geänderten Namens und einem Klick außerhalb des Namensfelds wird die Änderung abgeschlossen.

Bemerkung

../_images/0049.png

Bezeichnung: Importieren-Schaltfläche

Funktion: Importieren von Teachpunkt-Dateien.

Bemerkung

../_images/0059.png

Bezeichnung: Exportieren-Schaltfläche

Funktion: Exportieren von Teachpunkt-Dateien.

Bemerkung

../_images/0069.png

Bezeichnung: Löschen-Schaltfläche

Funktion: Nach Auswahl eines oder mehrerer Teachpunkte und Klick auf die „Löschen“-Schaltfläche über der Tabelle erscheint die Meldung „Bitte klicken Sie erneut auf die Löschen-Schaltfläche, um das Löschen zu bestätigen.“ Nach einem erneuten Klick werden die Informationen dieser Punkte gelöscht.

Bemerkung

../_images/0078.png

Bezeichnung: Punkt überschreiben-Schaltfläche

Funktion: Klicken, um die aktuellen Roboter-Positionsdaten über einen Teachpunkt zu überschreiben. Im Popup-Fenster kann ausgewählt werden, ob „das Teach-Programm synchronisiert werden soll“.

../_images/0087.png

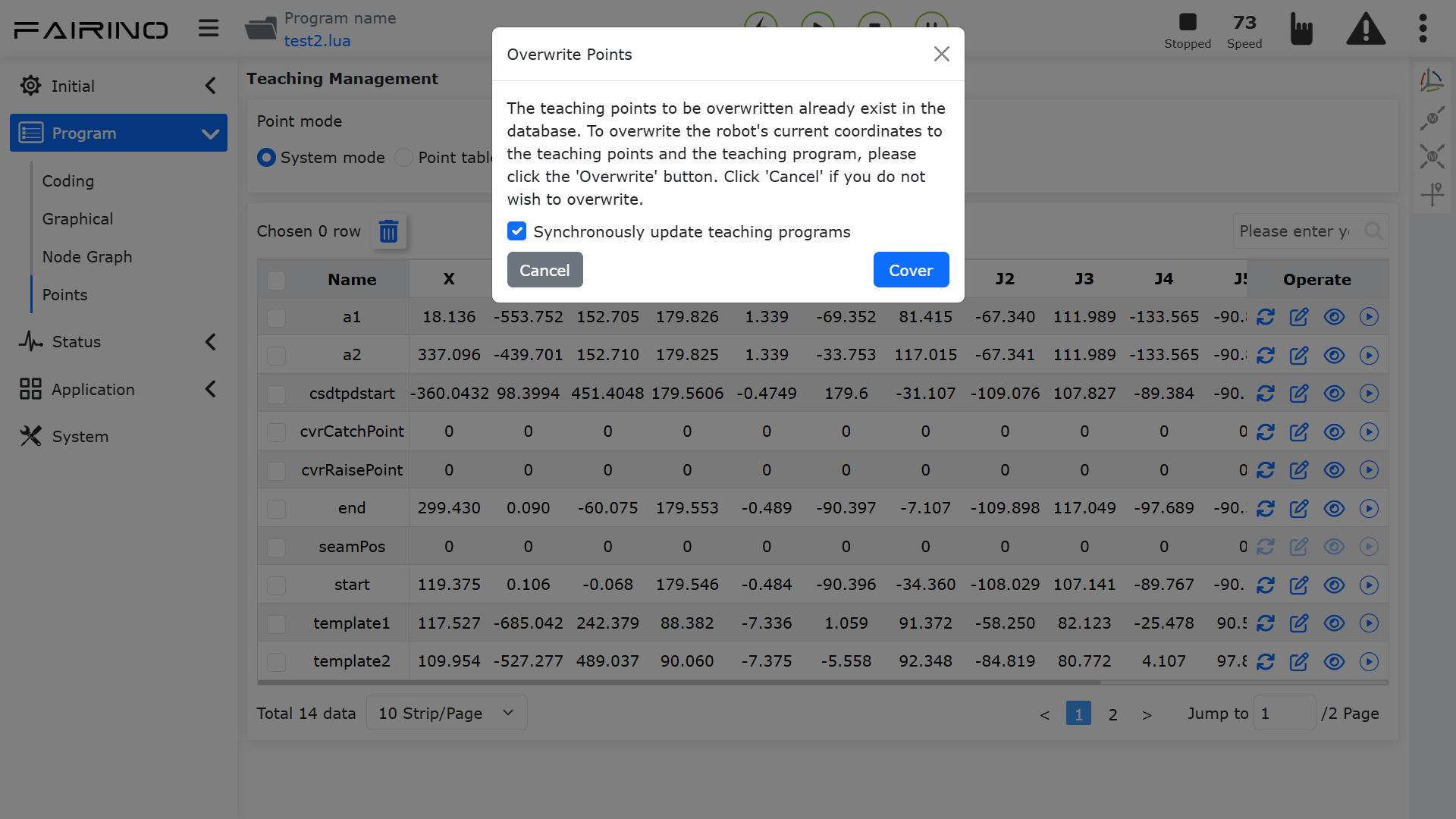

Abbildung 12.1-4 Teachpunkt überschreiben

Bemerkung

../_images/0096.png

Bezeichnung: Bearbeiten-Schaltfläche

Funktion: Klicken, um die Änderung der Werte x, y, z, rx, ry, rz und v eines Teachpunkts zu bestätigen.

Wichtig

Die geänderten Werte für x, y, z, rx, ry, rz des Teachpunkts dürfen den Arbeitsbereich des Roboters nicht überschreiten.

Bemerkung

../_images/0107.png

Bezeichnung: Details-Schaltfläche

Funktion: Klicken, um die Details eines Teachpunkts anzuzeigen.

../_images/0116.png

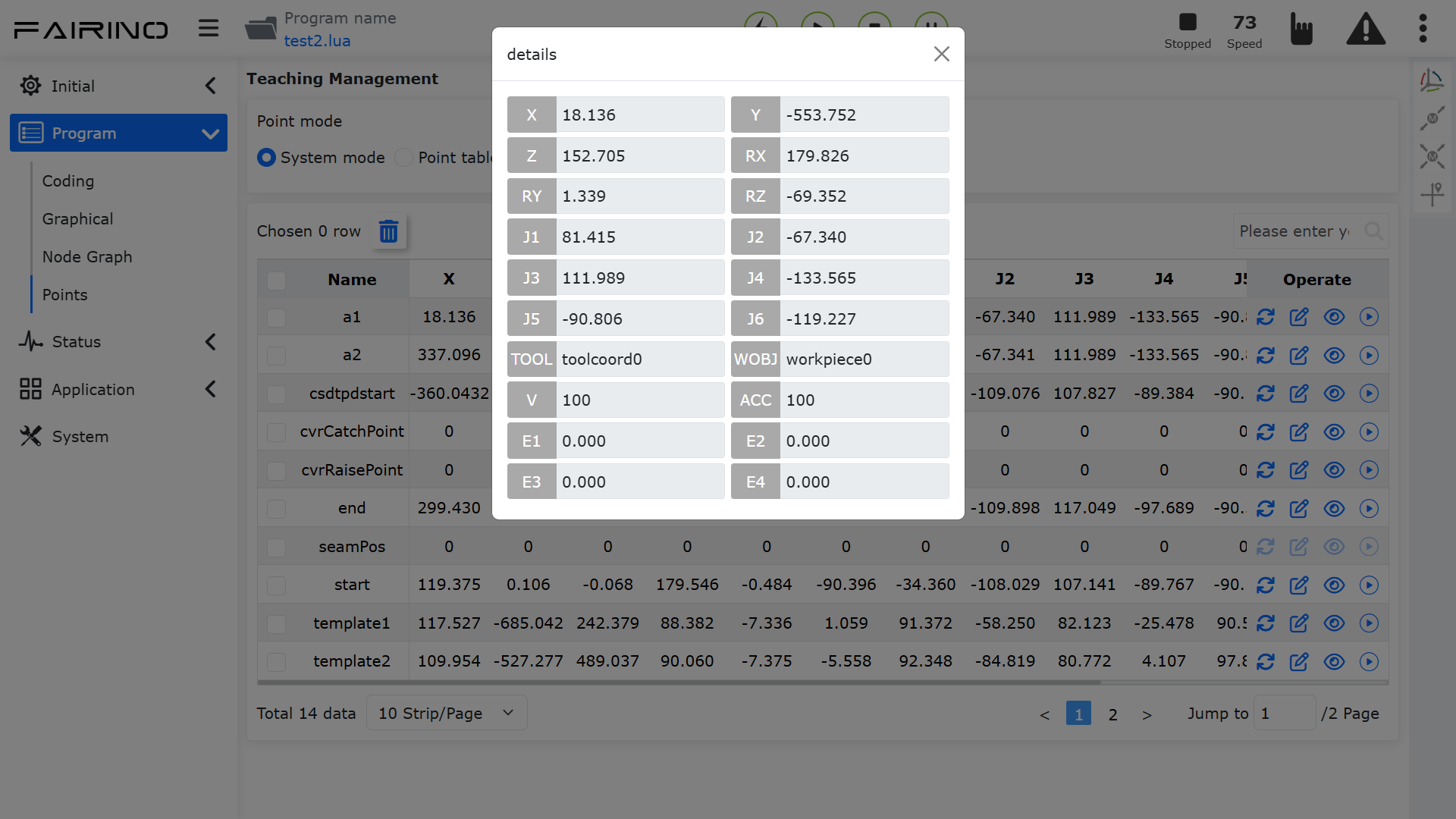

Abbildung 12.1-5 Teachpunkt-Details

Bemerkung

../_images/0126.png

Bezeichnung: Ausführen starten-Schaltfläche

Funktion: Klicken, um die Methode für die Einzelpunktbewegung auszuwählen und den Roboter an die Position dieses Punkts zu bewegen. Die Wahl von PTP bedeutet eine Punkt-zu-Punkt-Bewegung, die Wahl von Lin eine Linearbewegung.

../_images/0136.png

Abbildung 12.1-6 Teachpunkt ausführen
